Equipo de congelación de tensiones para ensayos fotoelásticos
Autor: Rafael Claramunt Alonso
Tutor: Antonio Ros
Fecha: Julio 1996
Descripción:
Diseño, cálculo y construcción de un equipo
experimental para la realización de ensayos fotoelásticos a temperatura ambiente y a
temperaturas por encima de la temperatura de transición crítica de la resina
fotoelástica (unos 60º). El equipo dispone de una cámara isoterma con marco de cargas,
sistema de calefacción-refrigeración con control de temperatura y elementos ópticos
apropiados. El proyecto incluye diez ensayos fotoelásticos por el método de congelación
de tensiones, entre los que se encuentra el estudio de cargas y tensiones en una sección
de una catedral gótica.
| * Fuente

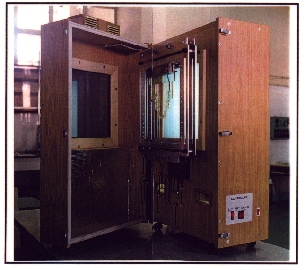

de luces * Cámara Isoterma. Termostato digital *Marco de cargas. Transmisión por gravedad * Campo de luz polarizada circular |
*
Estudio fotoelástico de cargas de gravedad mediante equipo de congelación de tensiones * Pieza ensayada: Modelo plano de una sección de una catedral antigua de Notre-Dame de París. |
Espectro de isocromáticas correspondiente a un ensayo
fotoelástico de simulación de carga de viento sobre un modelo de la antigua catedral de
Notre-Dame de París
